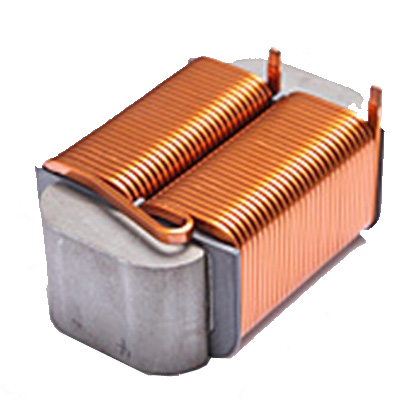

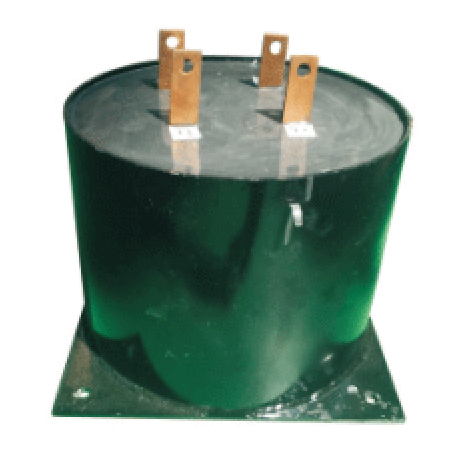

新能源汽车充电桩高频变压器电抗器

产品参数/ Product parameter

产品概述：
新能源汽车充电桩高频变压器、电抗器主要应用于汽车充电桩和新能源汽车逆变器中，为了实现电气隔高同时减小变压器体积与重量电动汽车充电桩结构采用高频变压器进行隔离，随着电动汽车充电桩的容量不断增大，高频变压器的损耗也在不断增加。在大输出电流的条件下为了减小高频变压器漏感和铁损,使高频变压器的设计越来越困难。高性能电动汽车快速充电桩由此应运而生。高性能电动汽车快速充电桩不仅能够实现传统电动汽车充电桩的所有功能,并且具有：充电速度快、充电对象多样、高频器件设计容易等优点。电动汽车充电桩通常由-个单相或者三相不可控整流桥将单相交流电或者是三相交流电整流成直流然后通过一个DC-DC变换电路转化为直流电压和直流电流都可控的电源给蓄电池充电。

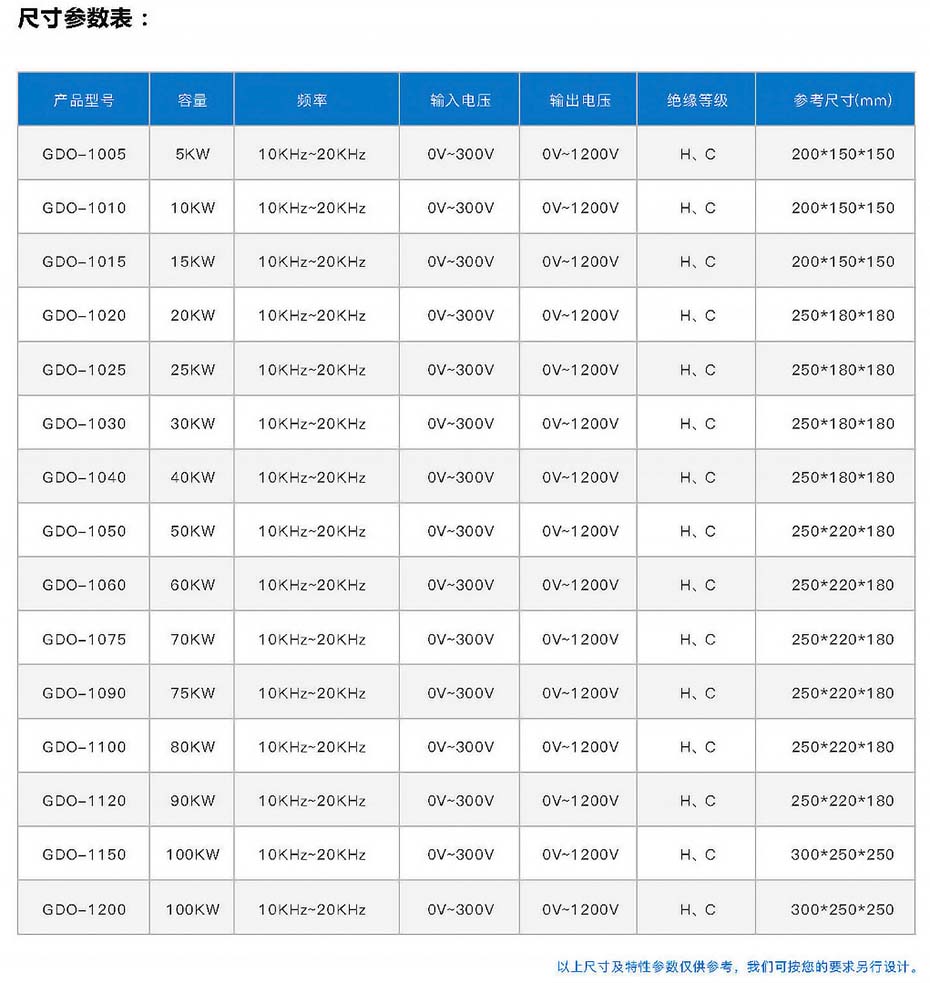

技术参数：
1、系统电压：0V-1140V
2、额定工作频率：10KHz- 20KHz;
3、额定容量：5KVA- -200KVA
4、压降：2%-4%
5、抗电强度:核心-绕线4000VAC/ 50HZ/10毫安/10S无"飞狐攻击磨损;
6、绝缘电阻:核心-绕组1000VDC,绝緣电阻≥100MQ;
7、噪音: <65分贝(离变压器1米处) ;
8、过载: 1.5倍1分钟2次10S
9、饱和度特性：不低于80%的1 .5倍
10、防护等级：IP65以上
11、贮存条件：温度- -40C~ 70C
12、工作温度：适合在各种湿度、各种环境条件下正常工作
13、海拔应用：1000米额定电流以下，千米每增加百米降额10%以上使用
14、产品符合UL/CSA/CE标准
15、绝缘等级：H级、C级。
16、选用美国杜邦Nomex纸作为绝缘材料，绝缘等级高耐压高
17、铁芯选用优质纳米级磁性材料，具有高饱和磁感，低损耗和优良的温度稳定性，变压器具有体积小.效率高.温升低等特点
19、输入，输出电压可以根据客户要求设计定制
