苏州固鼎电子有限公司
技术规格
|
型号 |
GDU-11008 |
GDU-11010 |
GDU-11012 |
GDU-11015 |
GDU-11020 |
GDU-11030 |
GDU-11040 |
GDU-11050 |
GDU-11060 |
|||||
|
容量 |
8K |
10K |
12K |
15K |
20K |
30K |
40K |
50K |
60K |
|||||
|
输 入 |
电压 |
220Vac±25%/±380%Vac±25% |
||||||||||||
|
频率 |
50Hz/60Hz±5Hz |
|||||||||||||
|
相数 |
1P2W+G/3P4W+G |
|||||||||||||
|
电 池 |
直流电压 |
192Vdc |
||||||||||||
|
类型 |
密封面维护铅酸蓄电池 |
|||||||||||||
|
备用时间 |
10min（标准机） |
|||||||||||||
|
充电时间 |
10小时充电至90%以上 |
|||||||||||||
|
电压 |
220Vac |
|||||||||||||
|
输 出 |
电压稳定度 |
±1% |
||||||||||||
|
频率 |
50Hz±0.3% |
|||||||||||||
|
相数 |
1P2W+G |
|||||||||||||
|
功率因数 |
0.8-1滞后 |
|||||||||||||
|
动态反应 |
±4%（0-20%负载突变）±2%（20%-100%负载突变） |
|||||||||||||
|
波峰比 |
3:1 |
|||||||||||||
|
波形失真度 |
＜3%（线性负载） |
|||||||||||||
|
过载能力 |
100%-125%负载时为10min，125%-150%负载时≥30ms |
|||||||||||||
|
转 换 时 间 |
市电中断 |
零中断供电 |
||||||||||||
|
UPS旁路 |
1ms |
|||||||||||||
|
过载解除 |
UPS自动恢复逆变器供电/UPS自动重新启动 |
|||||||||||||
|
噪声（距离1米） |
50dB |
55dB |
58dB |
|||||||||||
|
LED功能显示 |
UPS流程功能显示 |
输入正常绿灯亮，逆变正常绿灯亮，负载跳至旁路供电橙色灯亮，UPS故障红灯亮，电池低电压红灯亮，过载时红灯亮 |
||||||||||||
|
LCD功能显示 |
U液晶数位显示 |
CPU数字显示，自我侦测：型号，输入和输出电压，频率，输出电流，UPS运作温度，负载使用百分比。 电力异常历史记录和分析 |
||||||||||||
|
报警系统 |
三段式警告：1.市电中断每4秒鸣叫一次；2.电池低电压每4秒鸣叫一次；3.过载时蜂鸣器鸣 |
|||||||||||||
|
短路保护 |
停止逆变输出而不是转旁路 |
|||||||||||||
|
工作 环境 |
温度 |
0℃-43℃ |
||||||||||||
|
相对湿度 |
10%-90%（无凝露） |
|||||||||||||
|
尺寸（W×D×H）mm |
380×595×955 |
460×650×1160 |
650×800×1690 |
|||||||||||
|
重量（kg） |
净重 |
85 |
155 |
170 |
190 |
265 |
320 |
410 |
480 |
550 |
||||
|
毛重 |
105 |
185 |
190 |
215 |
295 |
355 |
450 |
540 |
610 |
|||||
技术参数
|
拓扑结构 |
DC/DC、DC/AC双变换，输入输出电气全隔离，真正在线式UPS |
|
输入电压 |
三相380/400/415V±20% |
|
频率 |
50/60Hz±10%自动跟踪选择 |
|
源测PF |
0.8-0.95（可选择） |
|
输入步进 |
UPS输入电流从零提升到额定值的缓启时间为15秒（10-255秒可调整） |
|
输出电压 |
三相系列：380/400/145V±1%（±0.5%可选），三相相位差120°±1°以内 单相系列：220/230/240V±1%（±0.5%可选） |
|
输出频率 |
与市电同步：50/60Hz±0.5,1,1.5,2Hz（可调），电池运行：50/60Hz=0.01% |
|
输出波形 |
纯正弦波，线性负载THD≤1%，非线性负载THD≤2% |
|
负载能力 |
逆变器：125%负载15分钟；150%负载60秒；静态旁路：2000%负载20ms秒；200%负载1分钟；150%负载持续运行 |
|
负载特性 |
负载波峰因素大于3:1，三相独立稳压，允许带100%不平衡负载长期运行 |
|
动态响应 |
100%负载階躍，电压变化在±2%以内，在10毫秒内恢复到±1%以内 |
|
并联备份 |
独立旁路输入回路，可变机并联互为主/从熟备份并机 |
|
并联冗余 |
可10台直接并联运行，自主式并联运行均分负载，做到N+1冗余 |
|
短路保护 |
自动ATUO-BY-EC电子保护功能 |
|
转换时间 |
逆变器转旁路和由旁路转回逆变器的转换时间为0ms |
|
控制面板 |
LED流程图显示UPS运行状态，超大屏LCD液晶显示各部分测量参数、电池时间及时间记录 面板控制按键可实现对UPS的操作控制与状态检测 |
|
告警指示 |
LED配合蜂鸣器告警指示UPS的异常状态，LCD显示有关告警信息并记录在事件记录器 |
|
运行温度 |
-10℃到+50℃ |
|
相对湿度 |
0到95%不结露 |
|
海拔高度 |
海拔高度2000米不降低额定使用容量 |
|
通讯界面 |
全隔离干式触点信号可以实现远程报警：RS232/485接口与SNMP软件配合使用可以实现网络计算机监控 |
|
安全标准 |
EN50091-2，A级，EN50082-2 |
|
保护等级 |
IP20-IP42，IEC529/EN60529 |
|
颜色 |
国际劳尔色标RAL7035（国际灰色）喷塑 |
安装配置参数表

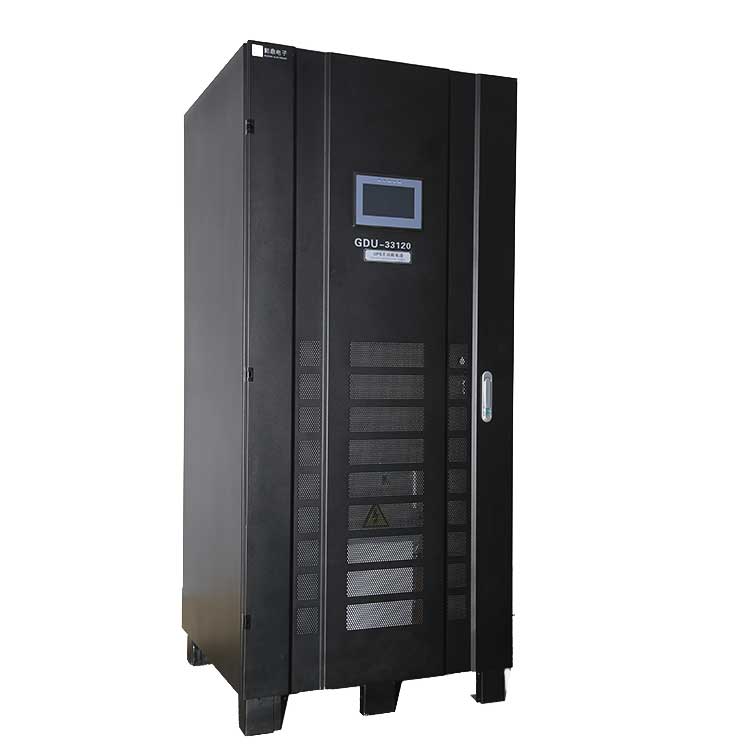

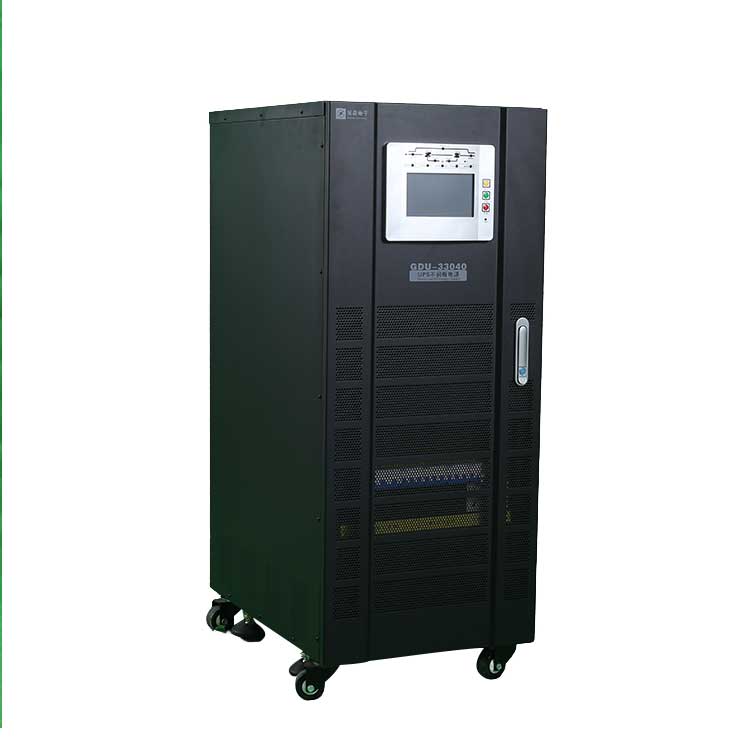

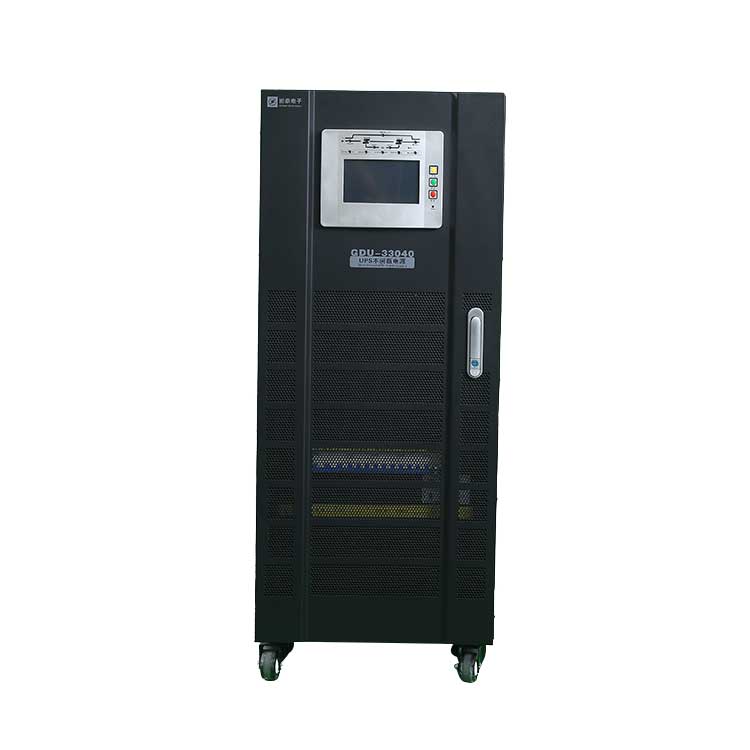

GDU系列10-120KVA（三相输入三相输出）
|
UPS容量 |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
100KVA |
120KVA |
|
输入电压 |
380/400/415VAC（三相四线） |
|||||||||
|
直流电压 |
384VDC |
|||||||||
|
输出电压 |
380/400/415VAC（三相四线） |
|||||||||
|
逆变效率 |
93% |
93% |
93% |
93% |
94% |
94% |
94% |
95% |
95% |
95% |
|
整流器效率 |
95% |
95% |
95% |
96% |
95% |
96% |
97% |
97% |
97% |
97% |
|
整机效率 |
92% |
92% |
92% |
92% |
93% |
93% |
93% |
93% |
93% |
93% |
|
可闻噪音 |
＜58dBA |
＜58dBA |
＜58dBA |
＜58dBA |
＜59dBA |
＜59dBA |
＜59dBA |
＜60dBA |
＜60dBA |
＜60dBA |
|
主机尺寸 |
宽620×高1470×深640（mm） |
宽820×高1470×深640（mm） |
||||||||
|
主机净重 |
310KG |
315KG |
330KG |
345KG |
440KG |
480KG |
510KG |
610KG |
625KG |
650KG |
GDU系列140-800KVA（三相输入三相输出）
|
UPS容量 |
140KVA |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
500KVA |
600KVA |
800KVA |
|
输入电压 |
380/400/415VAC（三相四线） |
|||||||||
|
直流电压 |
384VDC |
|||||||||
|
输出电压 |
380/400/415VAC（三相四线） |
|||||||||
|
逆变效率 |
95% |
95% |
95% |
95% |
96% |
96% |
96% |
96% |
96% |
96% |
|
整流器效率 |
97% |
97% |
97% |
97% |
98% |
98% |
98% |
98% |
98% |
98% |
|
整机效率 |
93% |
93% |
93% |
93% |
94% |
94% |
94% |
94% |
94% |
94% |
|
可闻噪音 |
＜62dBA |
＜62dBA |
＜63dBA |
＜63dBA |
＜63dBA |
＜63dBA |
＜63dBA |
＜63dBA |
＜63dBA |
＜63dBA |
|
主机尺寸 |
宽1000×高1750×深910（mm） |
宽1640×高1850×深910（mm） |
宽2400×高2020×深950（mm） |
|||||||
|
主机净重 |
1030KG |
1080KG |
1230KG |
1430KG |
1600KG |
1680KG |
1800KG |
2000KG |
2200KG |
3000KG |
GDU系列10-100KVA（三相输入三相输出）
|
UPS容量 |
10KVA |
15KVA |
20KVA |
25KVA |
30KVA |
40KVA |
50KVA |
60KVA |
80KVA |
100KVA |
|
输入电压 |
380/400/415VAC（三相四线） |
|||||||||
|
直流电压 |
384VDC |
|||||||||
|
输出电压 |
220/230/240VAC（单相） |
|||||||||
|
逆变效率 |
94% |
94% |
94% |
94% |
94% |
95% |
95% |
95% |
95% |
95% |
|
整流器效率 |
97% |
97% |
97% |
97% |
98% |
98% |
98% |
98% |
98% |
98% |
|
整机效率 |
93% |
93% |
93% |
93% |
93% |
94% |
94% |
94% |
94% |
94% |
|
可闻噪音 |
＜58dBA |
＜58dBA |
＜59dBA |
＜59dBA |
＜59dBA |
＜60dBA |
＜60dBA |
＜60dBA |
＜62dBA |
＜62dBA |
|
主机尺寸 |
宽620×高1200×深840（mm） |
宽820×高1470×深840（mm） |
宽1000×高1750×深910（mm） |
|||||||
|
主机净重 |
220KG |
235KG |
270KG |
275KG |
285KG |
415KG |
450KG |
480KG |
630KG |
680KG |
特殊规格可定制
